一、三罐式无负压设备的储水以及流量分配更加合理，外观更加美观，布局合理紧凑；可以更加的利用能源的再生功能达到更高的节约电能的优势，符合国家提出的绿色环保节能的大趋势。

二、三罐式设备是在单罐无负压设备的基础上增加并改进的，分为常压腔，高压腔、超高压腔3个腔体；设备市政进水通过Y型过滤器等进入常压腔，通过供水水泵变频加压出去，实现设备恒压供水，同时将出水通过一路管道打入高压腔进行储备，高压腔里的水又通过高压泵进入超高压腔。

三、高压腔的水在设备运行进入小流量保压功能或者出水瞬间波动的同时对设备的出水进行压力补偿，保证设备运行的稳定性和延长设备停机的时间，稳定节能。

四、同时高压腔的水通过高压泵打入超高压腔，超高压腔的水通过减压机构分别进入高压腔和常压腔，同时对设备的出水和进水进行双向补偿，避免了设备因压力波动太大频繁启停机的现象。

五、三罐式设备的运行更加稳定，保压时间更长，没有设备的频繁启停机，更加的节能，比无负压设备还要节能10%左右。

生活供水时：

1.变器调频亦不是任意可调，其调频范围在离心泵的特性曲线工作范围内亦就是下调频率10-30%才能显示出节能效益，如再往下调频率只会使水泵运转而不出水的工况，亦就是说到了已超出离心泵的极限工作范围了。

2.生活用水在半夜零点以后用水量很小时，水泵在变频器控制下较长时间低频(速)运转对水泵机械工况不利，同时亦耗能，约定额定功率25%目前解决方法一是配小型气压罐，二是在PLC中设停泵功能前者增加设备造价后者亦不是方案

3.变频器自身运转过程中会产生电源阶波、噪声、电磁感应、静电感应等特性处理不好会使周围的电器产生误动作，因之有厂商已在产品使用说明书中提出了解决措施。

在消防供水时:

目前国内有近40%的供水设备厂商已经由国家灭火系统检测中心鉴定通过检测标准均为企业标准其控制方式：

①稳压泵变频主泵工频；

②稳压泵工频主泵变频；

③变频全控变频器应用于控制消防其机理。

1.消防管网平时由于渗漏降压故变频控制补压补水，符合节能原理。

2.消防初期火势小、用水量小，为避免浪费水源，能源故变频控制，低频起步火情扩大工频供水。

3.消防主泵功率一般较大，启动时冲击电网故变频软启动。

4.消防管路理想特性曲线是流量变化大，压力恒定因此变频控制泵较为合适。

根据流量计算公式：Q=（π×r）² ×V

1、有水池的高层建筑、宾馆、学校、城镇居民小区、企事业单位、新农村建设农村的生活用水。

2、工厂、工矿企业的生活或者生产用水。

3、各类水厂、供水站、污水废水厂、农业排灌站等供排水。

4、高楼、小区、企事业单位热水集中供水。

5、生产、生活中的冷却水、循环水的加压。

6、油田输油管道、油库、油站等的恒压输油。

无锡供水设备的适用范围

1、高层建筑、居民小区、别墅等居民生活用水。

2、企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆，高尔夫球场，机场等场所的日常用水。

3、生产制造、洗涤装置、食品工业、工厂、工矿的生产用水。

3、已建好的水池，可以采用无负压供水设备与水池共用的供水方式，进一步节能；

4、对原有气压供水设备进行改造，可以充分利用原有的气压罐；

5、各种循环系统，自来水厂的中间加压泵站。

6、其他：老旧水池供水及其它形式供水的改造。

全自动智能无负压变频供水设备，是通过稳流罐和自来水管网直接连接，按设定方式直接二次加压供水并且不会对自来水管网产生负压的设备。主要有由水泵机组、无负压稳流罐、变频供水控制柜、阀门、仪表、管路、设备底座等组成。

罐式无负压供水设备正常投入使用时，市政管网的水进入无负压稳流罐，罐内的空气从排气阀大量排出，当空气排完时，阀内浮球被水浮起，传动塞头至关闭位置，慢慢关闭排气口，停止排气，防止出水，当稳流罐内水流正常输送时，如有少量空气聚集在罐内到相当程度，罐内水位下降，浮球随之下降，此时空气则有排气孔排出。

设备正常运行过程中，当市政管网供水量不足时，市政进水管管内水流空时，或稳流罐内水压低于大气压时，稳流罐内水位下降，浮球随之下降，带动塞头开启，吸入空气，使稳流罐内保持大气压力，不对市政管网产生负压。

当市政管网中压力低于用户所需的设定压力时，水泵变频调速运行，保证用户管网压力符合用户用水的要求。市政管网水压越高，水泵的转速越低，市政管网水压越低，水泵的转速越高。当市政管网供水压力达到用户要求时，设备自动停止工作，市政管网的水通过旁通管直接供给用户使用。

当市政管网停水时，稳流罐内的水位逐渐下降，当降至低水位时，稳流罐上的液位计发出停机信号，设备自动停止运行并显示缺水保护信号。

当电网停电时，设备停机，市政管网的水直接从设备旁通管供应到用户。

无锡供水设备产品特点

1、节省投资：无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。因此，与普通无塔供水设备相比，可节省50%左右的投资。

2、节能，运行成本低：传统的供水系统先把自来水管原有的水储存在水池水箱中，原有的自来水压力全部释放为零，然后从零开始加压，使原有的能源白白的浪费掉。据“供水设备推广中心”显示，无塔供水设备可充分利用市政管网供水压力，差多少、补多少、不产生负压、与传统供水设备相比可节能30%—90%。停电也可维持市政管网水压供水。

3、智能化程度高，操作简单，节省人力：该设备由全自动智能化控制器控制，自行根据用户的用水量和管网的自来水压力进行调节，实行无人值守。并且采用人机界面（文本、数字）显示，使客户更加直观的看到设备的运行状况。

4、环保卫生:设备全封闭运行，消除水源二次污染。

5、保护功能齐全：具有完shan的过载、短路、过压、欠压、缺相、过流、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。

6、占地少安装方便：整套设备只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。

7、延长设备的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，延长了水泵及电机的使用寿命。

1、我们根据设备安装条件确定设备安装场地；

2、将设备进水口与外管进水口用法兰连接安装好，确保无漏水情况出现；

3、将外部三相电源接近泵房内部来；

4、由专业厂家派出技术人员现场连接控制柜到水泵之间的电缆线；

最后就是开始设备运行调试操作了，准确操作步骤如下：

（1）连接空气开关、漏电开关、电源，检查接线无误后，合上空气开关，变频器上电，数码管显示。

（2）关掉电源，电源指示灯熄灭后，再连接电机、起停开关、远程压力表、限流电阻等，变频器和电动机接地端子可靠接地，并仔细检查。

（3）压力表选用远程压力表，安装在水泵的出水管上，既可直观测出压力值，又可以输出相应的电信号，输出的电信号传至远端的控制器。压力表有红、黄、蓝三根引出线。

（4）电阻满量程：400Ω(蓝、红)

（5）满量程压力上限电阻值：≤360Ω(黄、红)

（6）接线端外加电压：≤6V(蓝、红)变频恒压供水设备调试需要在专业人员指导下进行，非专业人员请勿尝试，因为设备一旦接错线有可能会导致水泵烧掉，或者设备无法正常运行.

无锡申海供水设备制造有限公司受邀参加无锡给排水协会技术研讨会

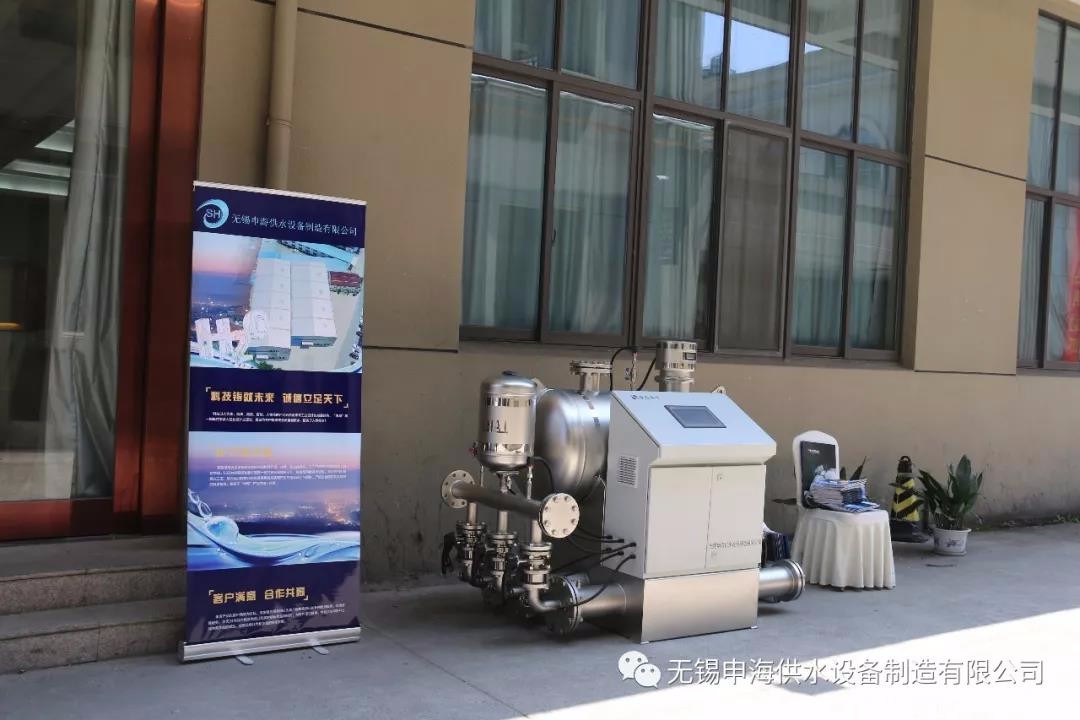

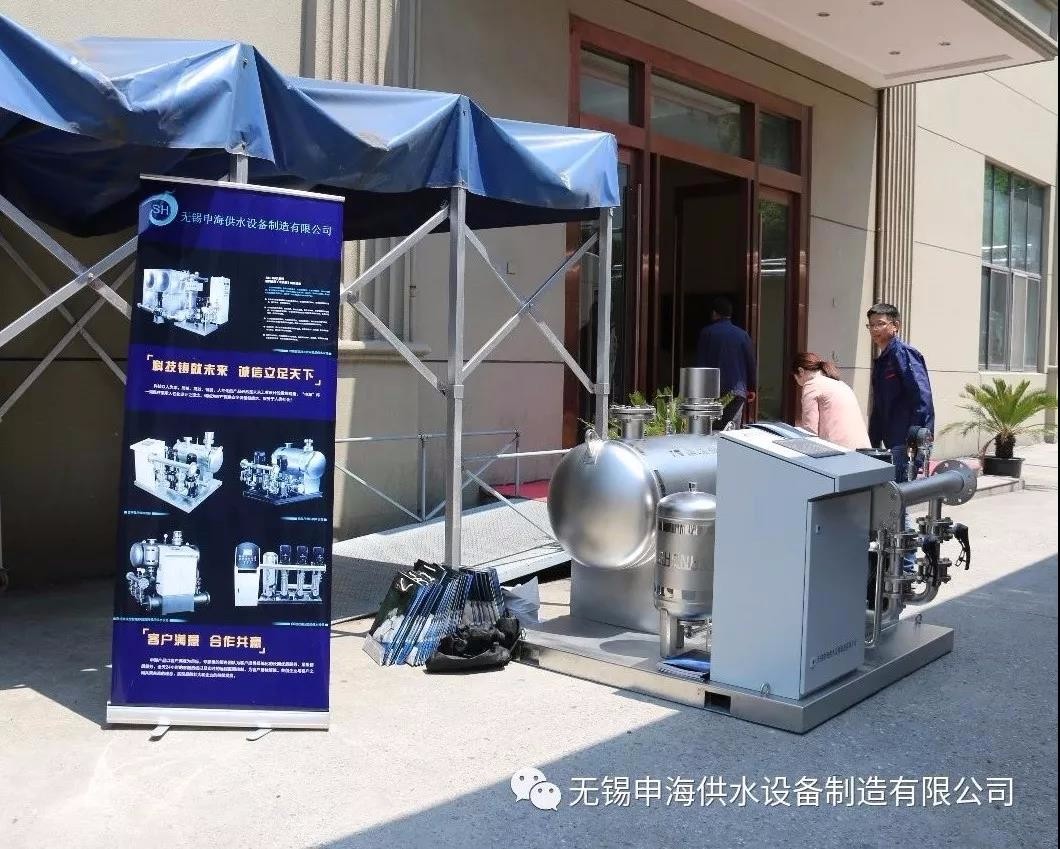

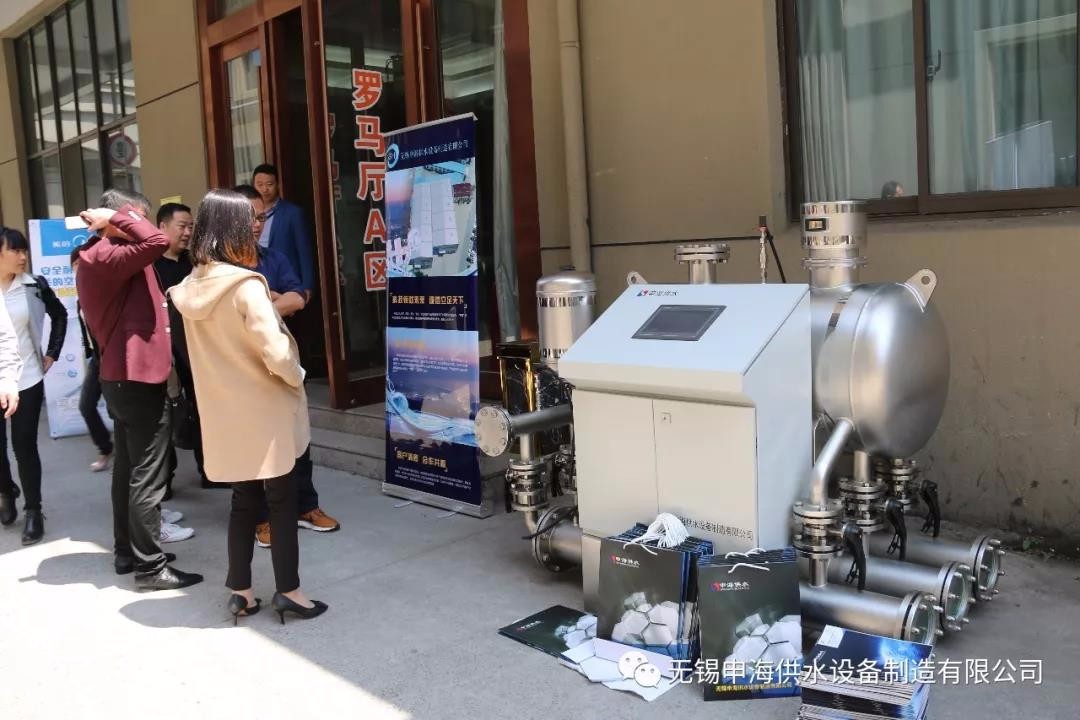

在研讨会顺利召开期间，无锡申海供水的设备在现场受到了与会代表的热烈欢迎，大家纷纷在设备前参观讨论，兴致勃勃。

本产品采用全中文工控组态软件，实时监控各个站点，如电机的电压、电流、工作频率、管网压力及流量等。并且能够累积每个站点的用电量，累积每台泵的出水量，同时提供各种形式的打印报表，以便分析统计。根据实际用水情况设定管网压力，自动控制水泵出水量，减少了水的跑、漏现象。万一自控系统出现故障，用户可以直接操作手动系统，以保护供水。无负压无锡变频供水设备既可配置卧式稳流罐，亦可配租立式稳流罐。无负压变频无锡供水设备的制造以及检验均符合GB150的规定，但因罐内不诸存压缩气体，所以不须列入压气容器的管理范畴。
