无锡惠畅里小区生活泵房改造案例
无锡惠畅里小区生活泵房改造案例

项目介绍

惠畅里小区生活泵房改造项目位于梁溪区凤翔路东,惠钱路南,包含24栋6-8层住宅,供水改造区域除本小区外,还包含听松坊小区、园林家舍以及人防家舍,总户数为1303户。

本泵房改造项目为整体泵房施工改造,采用无负压供水模式,改造项目包含设计对接、工程全程施工与管理、泵房内部结构改造、泵房土建、泵房硬装、供水设备生产与安装、智能在线水质监测设备(余氯仪、浊度仪、电磁流量计等)、智能化设备与门禁设备安装等。

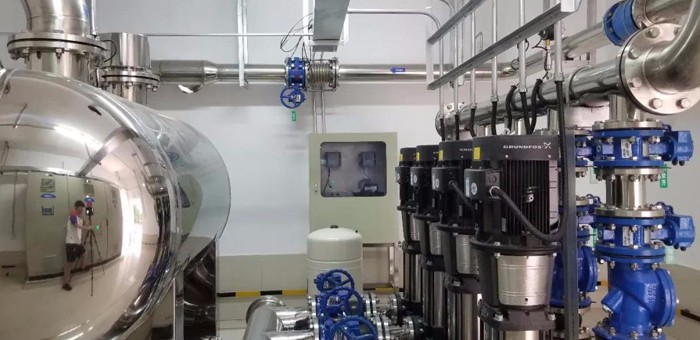

无锡惠畅里小区泵房改造后

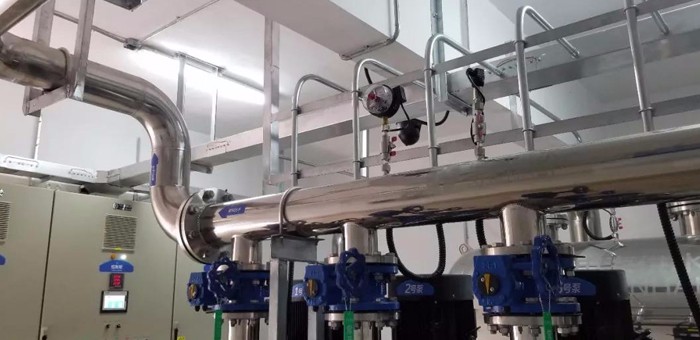

所有桥架与线路管路采用符合设计标准的镀锌板材,防火防潮防尘、桥架间接地良好。管路支架设置符合设计要求,辅助管路固定,避免震动。

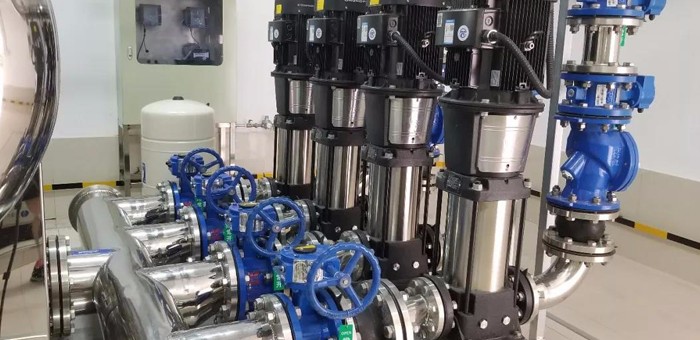

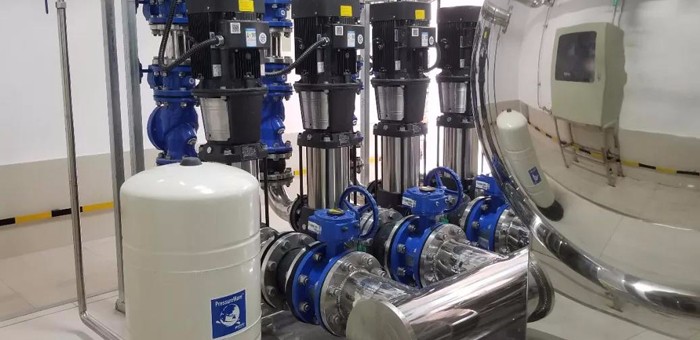

供水设备采用知名品牌水泵“格兰富”水泵,品质保证,经久耐用。

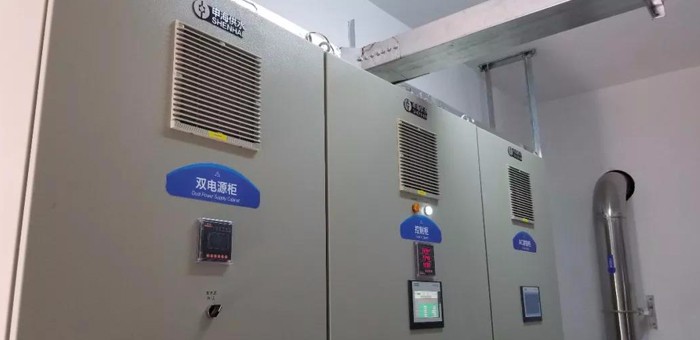

配备AC数据柜,实现泵房所有公共数据的组并与上传功能,如监控数据、余氯分析数据、浊度分析数据、电动阀控制等;双电源柜实现泵房内所有用电设施的独立控制,平衡分配用电,稳定安全;分区控制柜控制独立的供水设备,配合智能人性化的PLC程序,即使管网压力不足或其他问题发生时,依旧稳定持续供水,保证民生用水。


采用施耐德低压电器元件、ABB变频器、西门子PLC,更大限度保证控制柜长期稳定运行。

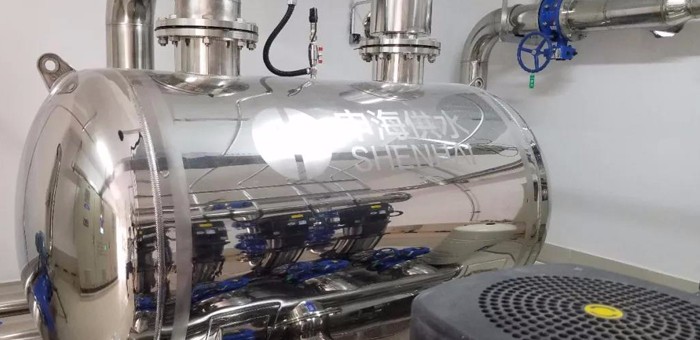

所有管路及罐体内部均采用食品级环氧树脂喷涂,保护管路内部防止因水质与氯气含量超标导致的管路腐蚀与焊缝腐蚀,有效防止焊缝腐蚀漏水。



设备管路全部采用SUS304食品级不锈钢材质管材,更大限度保证居民用水安全。管路内喷涂食品级环氧树脂涂层,提升管路与焊缝的抗腐蚀能力,更耐用更卫生。

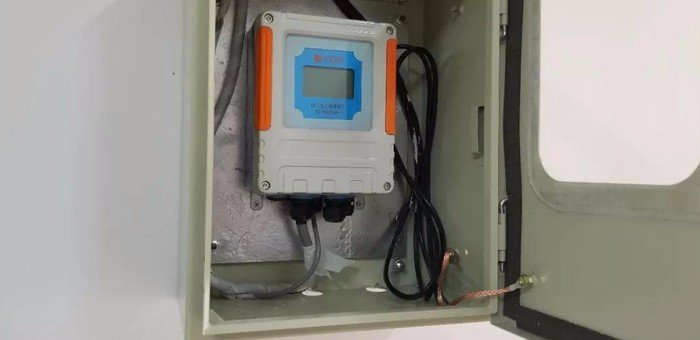

余氯仪与浊度仪被安装在专门的保护箱体中。



电磁流量计,实时跟踪用水数据。

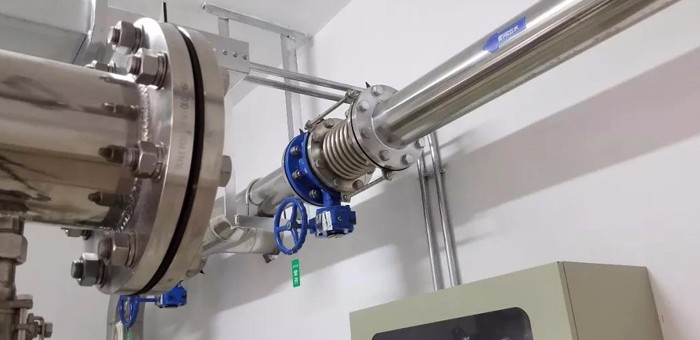

出水管路处的挠性接头,避免水压波动带来的管路震动,在环境温度变化时(热胀冷缩)有效抑制管路拉伸变形或破损。

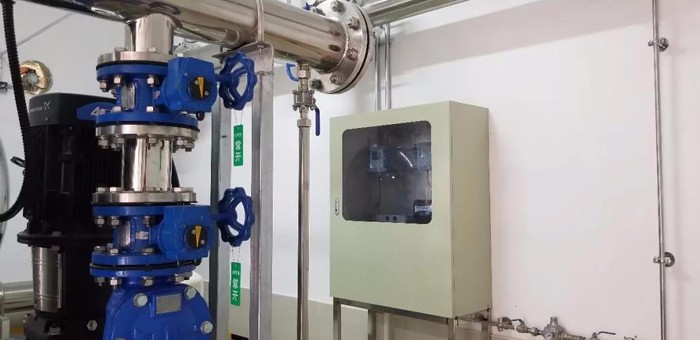

余氯仪与浊度仪控制箱及外接管路,余氯仪与浊度仪采用专门的箱体保护。

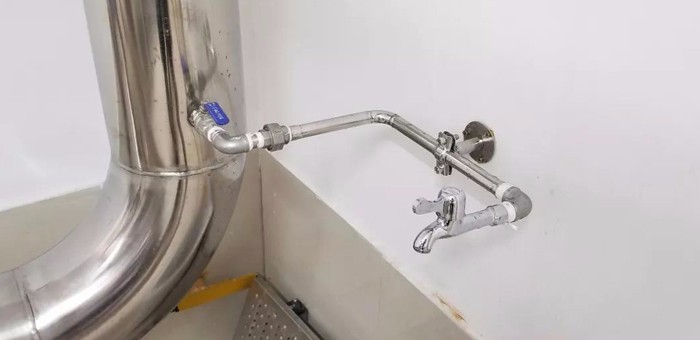

外接水槽与用水,便于泵房清理及维护人员使用。

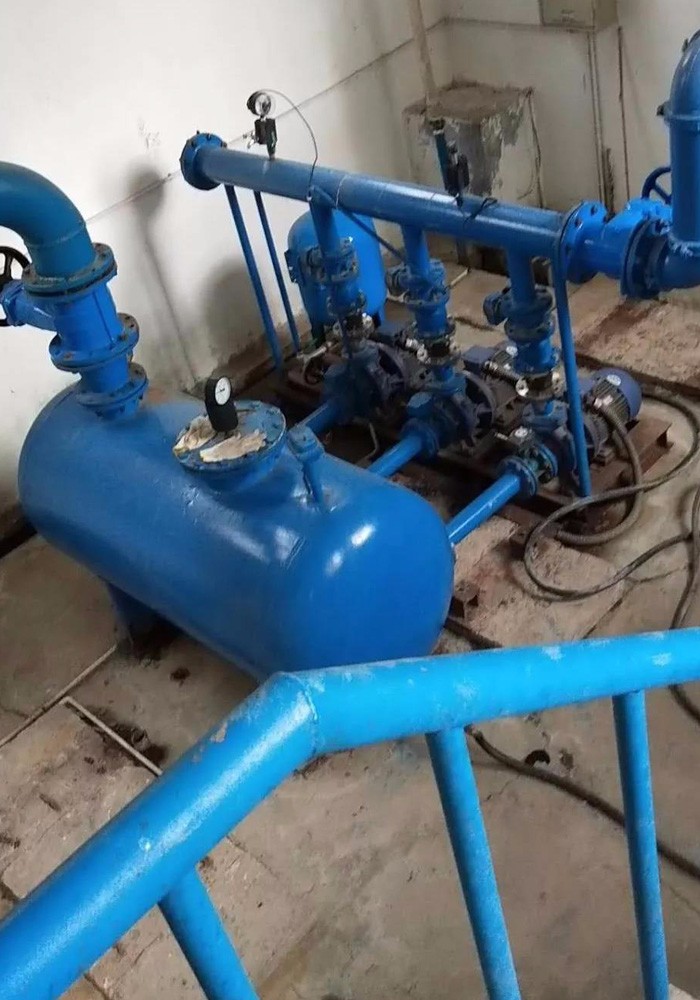

无锡惠畅里小区泵房改造前

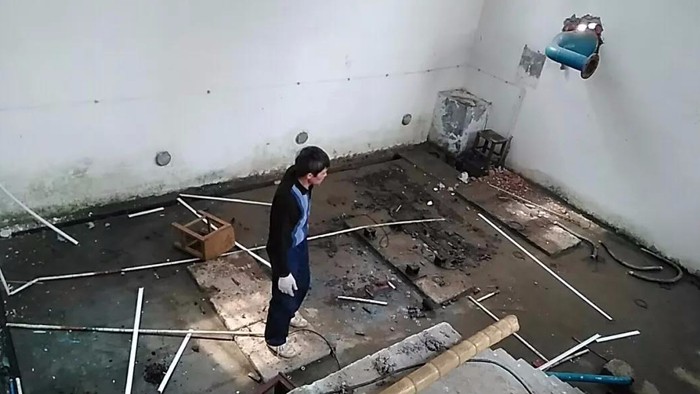

原泵房为下沉式结构,需要对地基进行开挖回填,提升泵房地基高度,做二次处理。

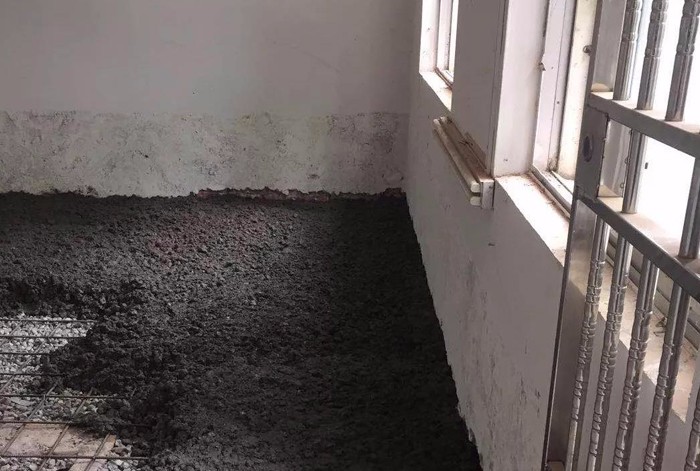

回填施工作业。

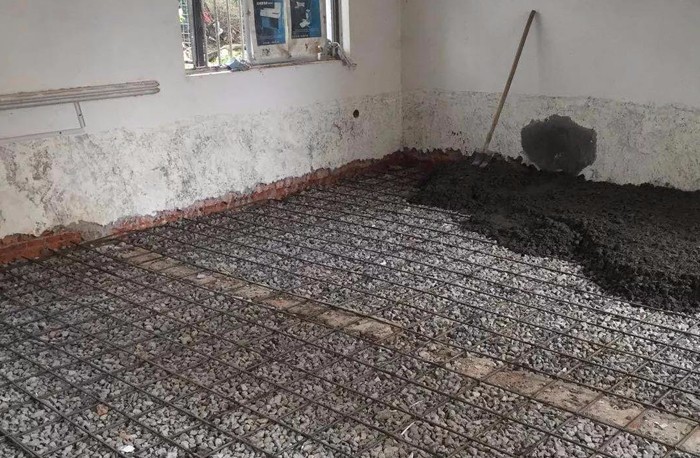

泵房回填与地面二次浇注。

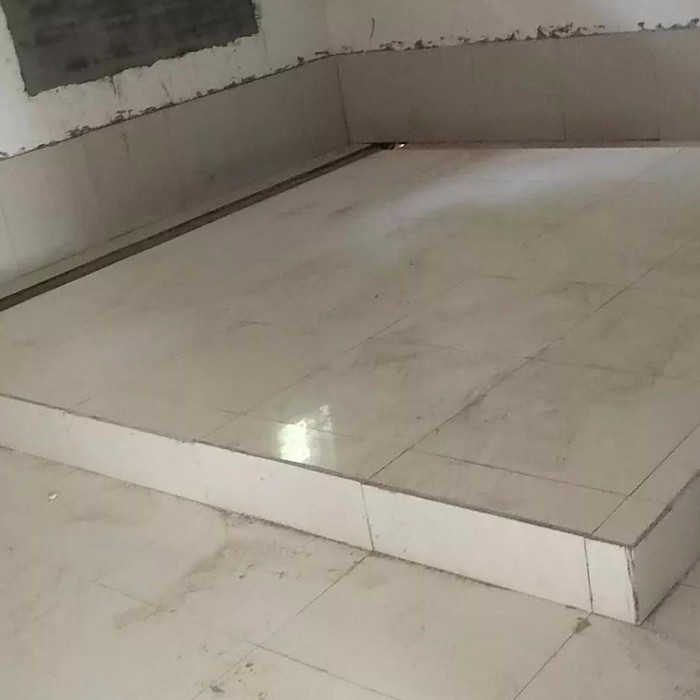

泵房地基回填完成,设备基础施工完成,地砖敷设完成。

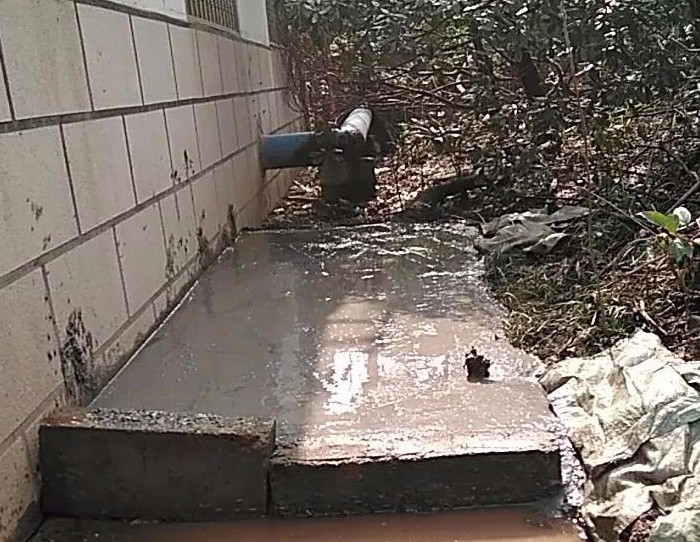

临时泵地基浇注

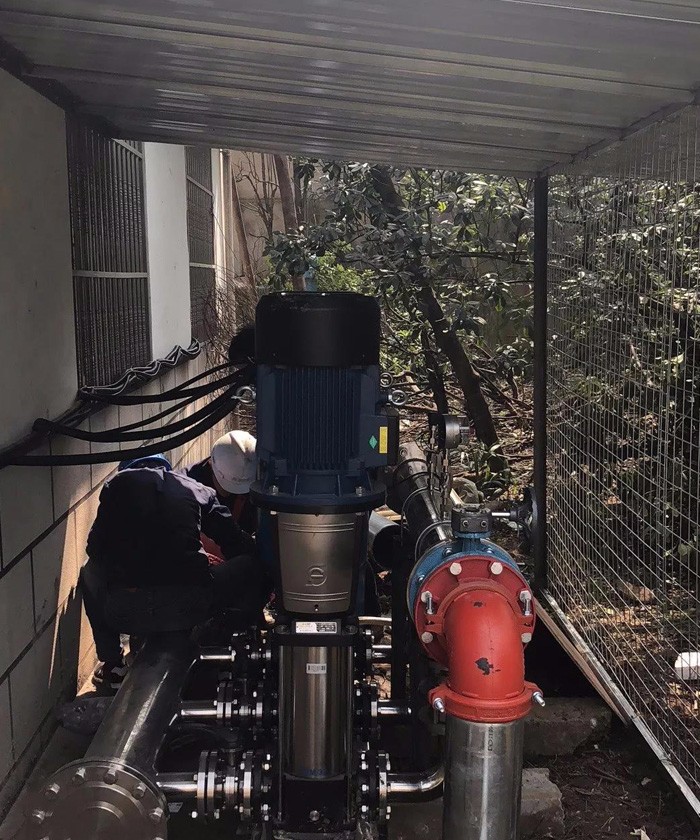

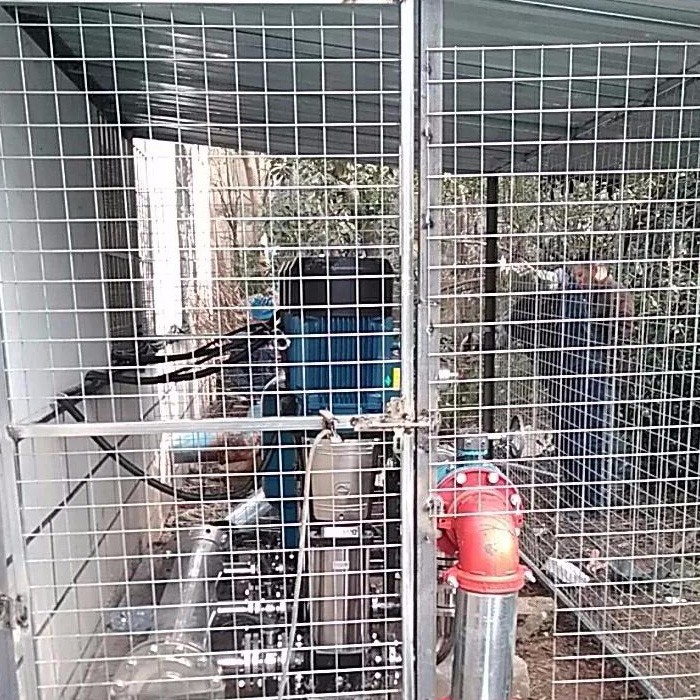

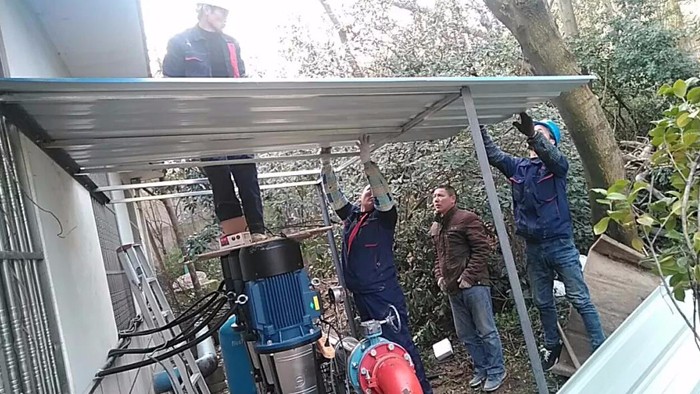

临时泵施工完成,配以挡板与围挡,防止居民误入发生意外。

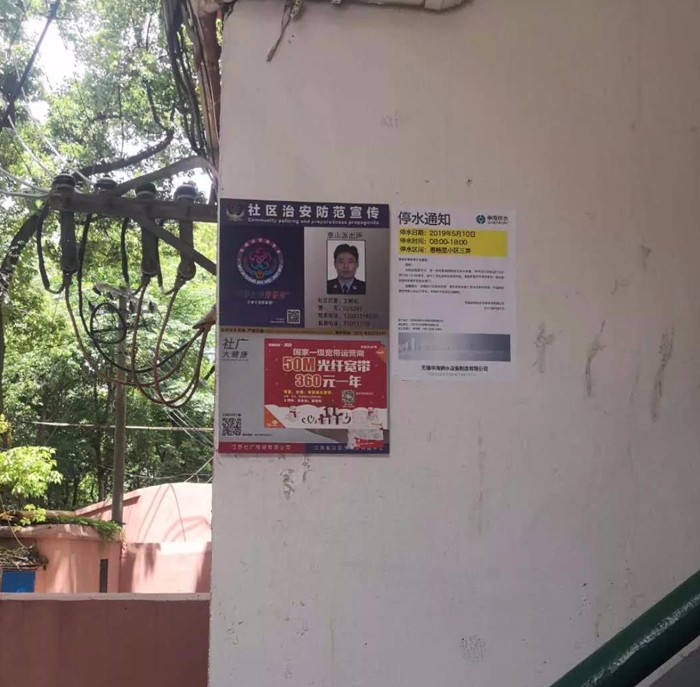

设备切换施工前,停水通知张贴到位。

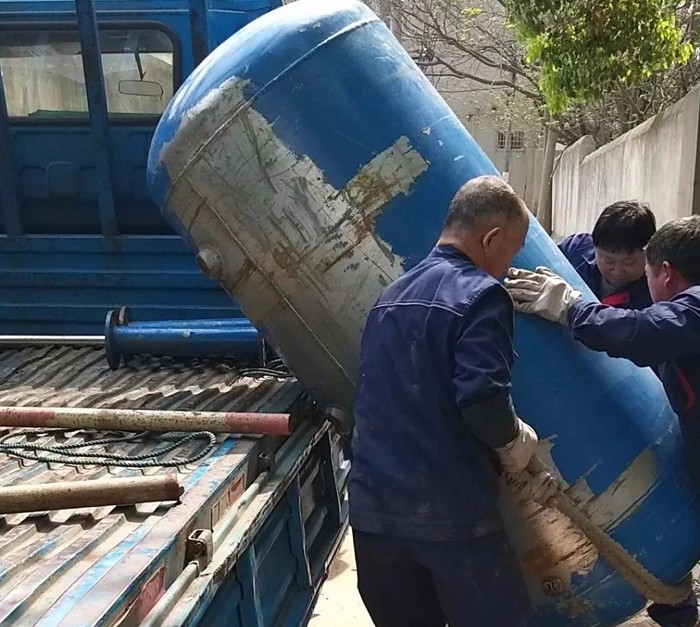

拆除的旧设备搬运清理

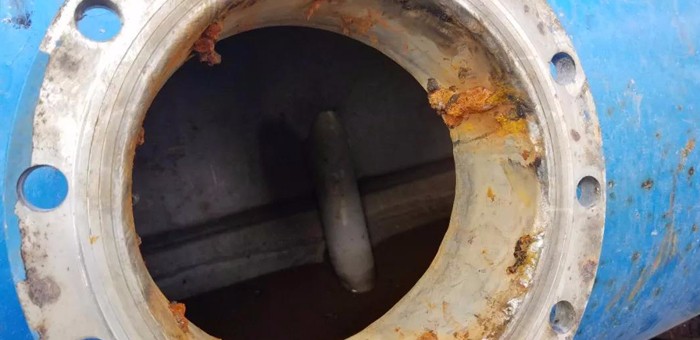

拆除的罐体进水口

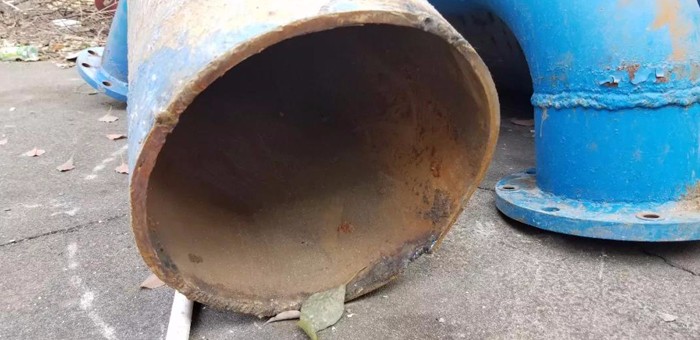

拆除的管路截面

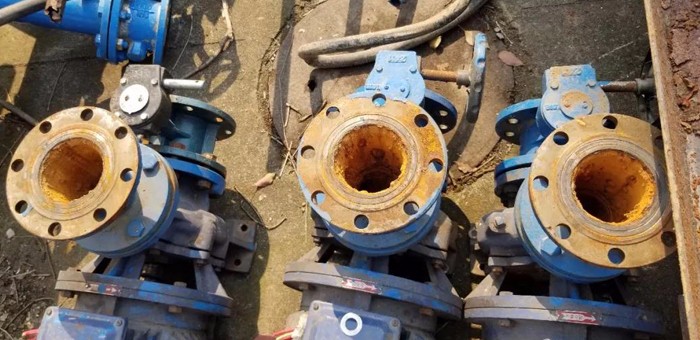

拆除的水泵出水口

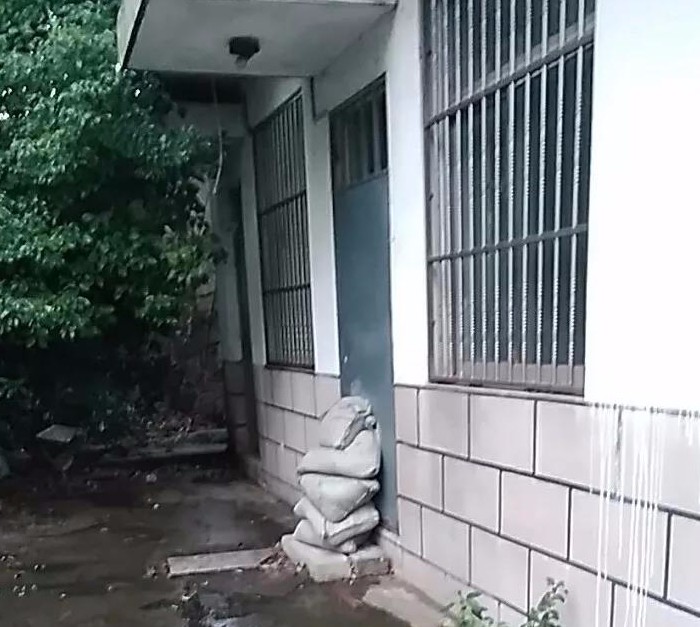

泵房原外立面

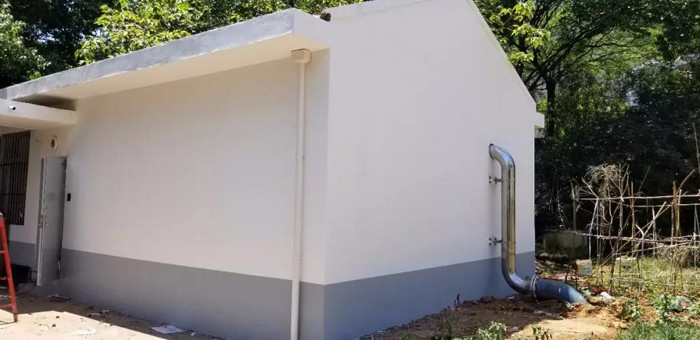

改造后的泵房外立面
